杨进1，谢仁军1，2，范白涛3，张伟国3，黄熠3，仝刚1，2，张明贺1（1. 中国石油大学（北京）安全与海洋工程学院，北京102249；2. 中海油研究总院有限责任公司，北京100028；3. 中海石油（中国）有限公司，北京100020）

摘要：为了系统解决海洋钻井隔水导管下入深度设计中的关键技术难题，提升作业安全性与井筒长期稳定性，并推动设计方法从经验依赖向标准化、国际化转型，采用文献综述、现场调研、理论分析与模拟实验相结合的研究方法，基于极限状态法理论模型与全球工程实践，重点分析了锤入法、钻入法与喷射法3种主流安装方式的技术特性及轴向荷载-承载力平衡机制。研究结果表明：①基于极限状态法的设计模型首次实现了海洋钻井隔水导管下入深度的科学量化，轴向荷载计算涵盖钻井至生产全阶段，承载力评估综合考量土体强度恢复效应与水泥环胶结性能；②中国主导制定的ISO 3421国际标准（2022年发布）系统建立了“模型-公式-算法”一体化框架，推动了全球隔水导管设计从区域经验向普适性规范跃升，其中锤入法精度提升了40%，喷射法承载力预测误差控制在15%以内；③现场应用验证了该设计方法的可靠性，在中国渤海、南海以及巴西等海域的超万口井实践中，井口失稳事故率被控制在0.1%以下，成功支撑了单个平台的钻井数量打破世界纪录；④深水作业适应性显著增强，“海基二号”导管架平台依托该技术实现了亚洲第一水深（约300 m）安全高效建井。结论认为，后续研究需持续攻关深水极地环境下的桩-土相互作用模型、智能化实时监测技术及区域化参数数据库，以支撑海洋油气资源开发向超深水、复杂地质领域拓展。

关键词：海上钻井；隔水导管；安装方法；下入深度设计；现场应用；国际标准

引用格式：

杨进, 谢仁军, 范白涛, 等. 海洋钻井隔水导管下入深度设计国际标准创建与实践[J]. 世界石油工业, 2026, 33(1-2): 244-256.

YANG Jin, XIE Renjun, FAN Baitao, et al. Establishment and practice of international standard for offshore conductor installation depth design[J]. World Petroleum Industry, 2026, 33(1-2): 244-256.

引言

海洋油气资源丰富，在世界能源供应起着关键作用，钻井作业是海洋油气勘探开发的重要一环[1-4]。海洋油气井隔水导管是海上油气井的关键结构，不仅为井筒提供初始结构支撑，还承担着隔离海水、承受环境荷载、引导钻井工具等多重功能[5-8]。钻井隔水导管下入深度至关重要，深度过浅有可能会因承载力不足而引发井口失稳或下沉，造成重大事故，例如西非海域F2井井口下沉事故损失达300×104美元；深度过深则会导致材料浪费，还可能因群桩效应引起拒锤问题，致使导管结构变形，在中国渤海海域某油田曾造成1 200×104美元的损失[9]。为了解决钻井隔水导管安装深度设计难题，亟需积累作业经验，探索并形成钻井隔水导管安装作业指南及行业标准。

隔水导管安装工艺方法主要包括锤入法、钻入法和喷射法3种。锤入法是传统的导管安装方式，主要适用于浅水区域及较硬地层；钻入法多用于浅水及部分过渡水域，尤其适用于土质较硬或存在砾石等锤入法难以穿透的地层；喷射法是伴随深水油气勘探开发而发展起来的一项深水专属技术，专门针对深水海底松软底层。

锤入法安装隔水导管的承载力研究起步较早，1974年Phares等[10]即提出灌浆增强承载力的方法，后续学者围绕施工参数、土体特性等开展了一系列探讨，并逐步建立基于API规范的计算模型。国际上研究了侧重桩-土结构相互作用分析，提出摩阻力计算方法，并针对土壤变异性展开探讨，为承载力预测提供了一定的理论依据，但现有模型对复杂地层适应性不足，计算误差仍较大[11-13]。中国学者结合中国渤海、南海等海域工程实践，在拒锤分析、溜桩预测、参数敏感性研究等方面取得进展，同时发现现有API方法在不同海域存在显著误差[14-16]。

钻入法安装隔水导管的研究始于20世纪80年代，1985年Nauroy等[17]首次提出先钻孔、后下导管并环空灌浆的工艺，奠定了该方法的基本技术框架，但早期研究多集中于工艺介绍与施工模拟，缺乏对承载力主控因素的系统分析。后续研究虽关注水泥浆性能、固结强度等环节，却未充分阐明水泥环胶结与地层条件对承载力的定量影响机制[18]。中国学者则更多围绕水泥环胶结质量、注浆工艺及钻井液影响等展开研究，探讨了注浆效果与水泥环界面强度规律[19-20]。谢仁军等[9]进一步提出钻入法施工技术标准并应用于现场，但相关成果仍多侧重于工艺优化与定性描述，对承载力影响因素及其权重缺乏深入量化分析，尤其是水泥环-地层-隔水导管协同作用机制尚未被完全厘清。

喷射法安装表层导管技术起源于20世纪60年代的美国墨西哥湾，由壳牌石油公司率先提出并应用，其核心原理是利用内部喷射管柱的高压水射流破碎海底松软地层形成井眼，使导管随钻具组合同步下沉至设计深度[21]。随着送入工具的改进及井下泥浆马达的应用，该技术实现了钻井液由导管内部循环返出，减少了对周围土体的扰动，显著提升了破岩效率与作业可靠性。中国对该技术的研究起步较晚，2005年前基本处于空白，直至2007年通过与国外公司合作在中国南海荔湾3-1-1井首次应用成功[22]；此后，中国国内学者开展了系统研究，并于2012年实现自营深水井的成功应用[23]。

隔水导管安装及承载力研究虽已积累较多经验成果，但对土质时变效应、施工动态耦合等关键因素仍缺乏系统量化，海洋钻井隔水导管设计与作业主要依赖经验与实践，制约了承载力计算精度的进一步提升。自2000年起，中国海洋石油集团有限公司（以下简称中国海油）联合中国石油大学（北京）通过系统模拟与理论研究，攻克了下入方式、下入深度及作业控制等关键技术难题，相关成果广泛应用于海上油气井[24-28]，于2011年形成企业标准并于2014年获国家技术发明二等奖。2017年，中国在ISO/TC67年会上提出制定国际标准的提案，历时5年研究整合全球技术与工程案例，最终于2022年6月正式发布ISO 3421:2022《石油和天然气工业.钻井和生产设备.海上导体设计、设置深度和安装》标准，标志着该领域步入系统化、标准化与国际化阶段。该标准是中国首部以“模型-公式-算法”为主要内容的海洋钻井ISO标准[29]。

本研究及ISO 3421国际标准首次建立了系统化的极限状态设计框架，统一了全球差异化的区域经验，提出的模型与算法显著提升了深度预测精度与作业可靠性。该标准涵盖了隔水管下入全作业周期荷载分析，并融合了水泥环胶结与土体强度恢复效应，为现场施工提供了科学、可操作的设计与验收依据，有力支撑了海洋油气高效安全开发。基于上述标准，结合最新研究成果，本文系统综述了钻井隔水导管的结构功能、安装方式及下入深度设计方法，梳理了其标准化发展历程，以期为海洋油气工程设计和现场作业提供参考。

海洋钻井隔水导管结构及功能

Part.01

1.1 隔水导管的功能及分类

钻井隔水导管安装在海床中，作为井口的持力结构，在钻井过程中隔离海水，形成钻井液循环通道。按照应用场景及功能，隔水导管主要分为3类（见图1）：①导管架平台隔水导管，针对海上开发井。钻井防喷器位于导管架平台上，通过井口装置与隔水导管连接，隔水导管下端固定到泥线以下海底土中一定深度处，在海水中由导管架内部每隔一段距离设置的导向孔进行横向支撑，防止其横向位移和弯矩过大[30]。②自升式钻井平台支撑隔水导管，主要针对海上探井。顶端在钻井平台上连接防喷器，底端直接入泥，中间无横向支撑，为大长细比结构，整个贯串由钻井平台上的张紧器进行拉紧，整体全部承受拉应力，以保障在复杂海洋环境下的稳定性[31]。③水下井口隔水导管，主要针对包括深水区域和浅水采用水下开发模式的井。一种完全浸没在海底泥线以下的隔水导管，伸出海底泥线仅几米高，用于支撑水下井口和水下防喷器，以及后续表层套管的坐挂重量，钻完井作业完成转生产时，井口上安装采油树，在海底长期生产[31-32]。

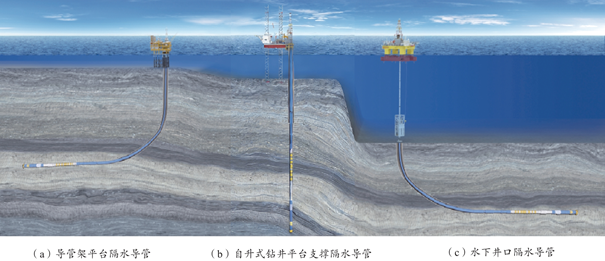

图13种主要类型的海上钻井隔水导管示意图

1.2　钻井隔水导管安装及受力分析

隔水导管一般是以锤入法、钻入法、喷射法3种方式安装到海底泥面以下的，海底土为其平衡提供承载力约束。锤入法和喷射法安装隔水导管主要依靠导管安装到位后土体端部提供的竖向支撑力及土体与导管表面的竖向摩擦力来提供竖向承载力（见图2a）；钻入法安装隔水导管主要通过导管与地层间环空固井水泥浆胶结力提供（见图2b）。泥线以上部分的隔水导管不仅受到较大的轴向载荷作用，还要受到横向周期性的风、浪、流载荷的作用，这些纵、横向载荷以及它们之间的相互作用都对隔水导管稳定性产生影响，特别是钻井隔水导管在周期载荷作用下的横向周期性振动对钻井井口和隔水导管承载力的影响尤为显著[8, 33-37]。

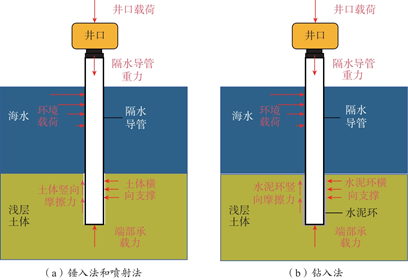

图2　隔水导管受力分析

海洋钻井隔水导管下入方式

Part.02

2.1 锤入法

锤入法一般适用于采用固定式导管架平台开发的干式井口。水深一般小于100 m，以避免隔水导管在施工中发生屈曲；锤击过程中产生的动载应小于导管能够承受的极限失稳轴向荷载；土体不排水抗剪强度不宜过大，以避免发生拒锤现象导致无法安装到位；采用锤入施工的隔水导管一般应由固定式导管架平台提供导向孔和横向支撑[19]。该方法需通过可锤入性分析评估其适用性，分析时需综合考虑土质条件、导管规格、打桩锤参数及井槽间距等因素。若因土塞效应无法直接锤至目标深度，可采用“锤入-钻进-锤入”的交替工艺。作业通常使用钻井平台或工程船进行，锤入初期应密切关注土质变化，防止导管快速穿透，锤入法安装隔水导管技术如图3所示。

图3　锤入法安装钻井导管示意图

作业步骤：①准备锤入设备与工具，包括起重设备、打桩锤、扶正块、替打短节、切割机、连接装置、绳索、水平仪、探伤设备、升降机、滑车、锤套等，并建议使用定向管鞋以避免碰撞；②每0.25 m（或1 ft）在隔水导管上做标记，并进行测量与编号；③从起始标高开始逐根连接隔水导管，直至其依靠自重贯入海床，并确保转盘上方保留足够长度以防溜桩；④安装锤头与锤套；⑤将打桩锤释放至隔水导管上，先以小功率进行锤击，导管结束自行贯入后，需确保其上端不低于转盘面；⑥通过螺纹或焊接方式连接隔水导管；⑦将隔水导管锤入至目标深度；⑧使用陀螺仪等工具测量水平度；⑨切割隔水导管多余部分。

2.2　钻入法

钻入法安装隔水导管适用于所有区域，特别是具有复杂地质情况、强度多变的浅层土质或障碍较多的油气田[38-41]。钻入法的基本流程包括确定井位、组装底部钻具组合结构、钻进、安装隔水导管、注水泥浆固井等基本流程（见图4）。其中在深水领域，受浅层低温的影响，固井水泥浆的候凝时间大大增加，因此也就增加了深水钻井船的作业成本。此外，钻入法需要钻一个比套管更大的井筒，其塑性区影响范围更广，这在小井间距开发模式下是一个需要严加管控的不利因素。

图4　钻入法下入表层导管技术示意图

作业步骤：①确认井位，作业平台就位后，准备并安装钻井管柱；②将钻井管柱及钻头下至泥线；③开泵循环，利用海水进行钻井作业；④钻至设计目标深度后，取出钻井管柱；⑤将隔水导管连接好，送入井眼，安装过程中确保导管垂直居中；⑥通过固井管柱向地层和隔水导管间泵入水泥浆进行固井；⑦等待水泥浆凝固满足承载力要求后，切割隔水导管多余部分并进行井口安装及后续钻井作业。钻入法的水泥候凝时间应根据水泥浆试验结果确定。在钻下一开井眼之前，隔水导管应具备承载后续阶段井口荷载的能力。保证隔水导管居中和固井质量是钻入法安装的关键，为保障居中度宜在隔水导管上设置扶正器，水泥浆宜返至海底泥线。如果初次固井作业没有达到目标，则宜在顶部进行灌浆作业，填充环空。钻头或扩眼器直径的选择宜满足隔水导管外径和固井的要求（见表1）。

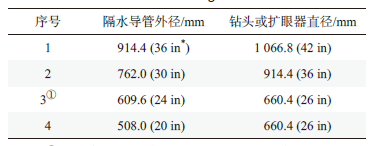

表1　钻头或扩眼器和隔水导管的常见尺寸匹配

2.3　喷射法

喷射法主要用于浮式钻井平台，基于水射流破土扩孔原理将钻井隔水导管安装到海底浅部土层[43-45]。作业前，海底土体处于三向受压平衡状态；喷射开始后，射流动量转化为对土体的作用力，打破原有平衡。土体破坏形式主要为冲击破坏与水楔挤压破坏：近喷嘴处射流压力高，直接剪切破坏土体；远喷嘴处射流能量衰减，通过挤压及水楔作用产生超孔隙压力，使土体强度降低并发生剥落，最终在射流轴线方向形成表面凹陷。喷射作业包括将整个隔水导管、下入工具（钻前工具）、钻头和钻杆一起组装，然后将管柱随钻下入海水喷射的井眼，通过钻头间断的注入高黏度泥浆来清扫钻屑。在喷射过程中通常需要多次上下活动隔水导管才能达到目标下入深度（见图5）。一般的喷射式底部钻具组合：钻头+钻井液马达+稳定器+喷射短节+稳定器+小钻铤（根据需要隔开）+下入工具（钻前工具）+钻杆管柱。

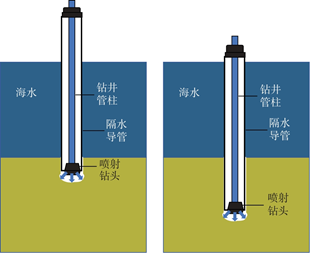

图5　喷射法下入表层导管技术示意图

作业步骤：①喷射底部钻具下入隔水导管内，并连接到井口下入工具；②将喷射组合管柱下至泥线；③隔水导管在喷射组合管柱自身重量作用下，贯入海底浅部土层中；④向喷射钻柱中泵入海水，通过钻头水眼形成水射流，对隔水导管底部周围土体产生水力冲击破坏，并驱动钻具马达，带动钻头旋转，进一步切削破坏地层；⑤当张紧器荷载减弱时，隔水导管进一步贯入到更深的地层中；⑥岩屑和沉积物通过喷射组合钻柱和隔水导管内部形成的环空通道，上返至井口和喷射送入工具的端口排出到周围的海水之中。

喷射作业需重点关注钻压与排量2个参数。作业全程应持续监测钻压剖面，确保海底泥线以上钻杆始终受拉，避免受压或弯曲；钻压应控制在现场允许的最大值与最小值之间，并应结合具体安装方法和上提下放范围综合确定；排量控制方面，若出现返流通过导管与地层环空上返的情况，应降低排量。排量与泵压需要由较低值逐步提升至设计最优值。

隔水导管安装深度设计

Part.03

3.1　锤入法及钻入法

锤入法、钻入法安装隔水导管时，轴向承载力为

式中：Fxial为施加在隔水导管上的轴向荷载，kN；Qr为隔水导管的轴向承载力，kN；R为隔水导管承载力设计安全系数，在操作工况下是1.3，在极端工况下是1.2。

3.2.1　轴向载荷

隔水导管承受的轴向荷载主要是钻井、完井和生产过程的不同阶段产生的永久荷载，可以分为以下5个阶段。

（1）表层套管安装阶段。固井是最关键的部分，隔水导管轴向荷载为

式中：Fxsur为表层套管安装阶段施加在隔水导管上的轴向荷载，kN；Wcon为隔水导管的有效重量，kN；Wsur为从表层套管坐落到位至固井结束期间，坐挂在隔水导管上的最大重量，kN。Wsur取值有3种情况：①表层套管和固井管串的全部有效重量；②如果表层套管和固井管串的荷载全部悬挂在钻井平台上，则为0；③如果表层套管和固井管串的部分重量悬挂在钻井平台，则为剩余的有效重量。

（2）防喷器安装阶段。表层套管固井后，防喷器的有效重量由隔水导管和表层套管共同承担，在确定防喷器作用在隔水导管上的有效荷载时，需要考虑不同结构件之间的连接。隔水导管轴向荷载为

式中：FxBOP为防喷器安装阶段施加在隔水导管上的轴向荷载，kN；Kcon为隔水导管的轴向刚度，kN/m；α1为防喷器有效重量的分配系数；WBOP为防喷器的有效重量，kN；Kcs为隔水导管和表层套管耦合的轴向刚度，kN/m。

（3）技术套管或生产套管安装阶段。隔水导管与表层套管共同承担后续隔水导管与表层套管的有效重量。隔水导管轴向荷载为

式中：Fxsc为技术套管或生产套管安装阶段施加在隔水导管上的轴向荷载，kN；α2为后续套管的有效重量分配系数；Wsqu为技术套管或生产套管固井结束后的有效重量，kN；Ksys为由所有套管和隔水导管组成井筒的刚度，kN/m。

（4）采油树和油管安装阶段。采油树和油管悬挂器的有效重量由隔水导管和套管共同承担，隔水导管轴向荷载为

式中：FxXt为采油树和油管安装阶段施加在隔水导管上的轴向荷载，kN；WXT为采油树的有效重量，kN；Wtub为油管的有效重量，kN。

（5）应急封井情况。对于水下井口，应急封井设备的有效重量宜作为一种极限设计情况考虑，隔水导管轴向荷载为

式中：Fxcap为在极端设计情况下施加在隔水导管上的轴向荷载，kN；Wcap为应急封井设备的有效重量，kN。

上述（1）～（4）设计情况宜适用于所有隔水导管，设计情况（5）仅适用于水下井口隔水导管的极端自存设计情况。

3.2.2　轴向承载力

隔水导管的轴向承载力为

式中：Qr为隔水导管的轴向承载力，kN；Qf为隔水导管的侧面摩阻力，kN；f(z)为单位表面摩阻力，kN/m2；As为隔水导管侧向表面积，m2。

在确定轴向承载力时，需要考虑隔水导管与土体之间的相对变形及可压缩性。ISO 19901《石油和天然气工业.海上建筑物的特殊要求》标准中第1部分、第2部分和第5部分提供了计算锤入法安装隔水导管单位表面摩阻力f(z)的方法[46-48]。对于钻入法安装隔水导管，单位表面摩阻力通常由水泥环与土壤之间的界面摩擦力决定。

3.2.3　最小下入深度

如公式（1）所示，当施加在隔水导管上的轴向荷载与轴向承载力平衡时，即得到隔水导管最小下入深度。该深度确定方式：①利用公式（2）～（8），得到施加在隔水导管上的轴向荷载与下入深度的关系；②利用公式（9），得到在轴向承载力与下入深度的关系；③绘制轴向荷载、轴向承载力与下入深度关系的2条曲线，2条曲线的第一个交点处的深度即是最小下入深度。

3.2　喷射法

喷射法安装隔水导管，扰动的土体会随时间的增加逐渐恢复，隔水导管轴向承载力也随之增加。隔水导管下入深度同样需满足轴向荷载与轴向承载力的平衡。

3.3.1　轴向载荷

喷射法安装隔水导管轴向荷载为

式中：Nload为喷射法安装隔水导管的轴向荷载，kN；Fs1，Fs2为安全系数，Fs1推荐值为1.0，Fs2推荐值为1.3；WWH为井口头的有效重量，kN；Wland为固井过程中表层套管的有效重量，kN；Wsc为表层套管在空气中的重量，kN；Wcs为固井管柱在空气中的重量，kN；Wfs是表层套管内流体的重量，kN；Wfc为固井管柱内固井水泥浆的重量，kN；Wfdc为因套管贯串下入所排出的流体重量，kN。

表层套管固井后，防喷器的有效重量由隔水导管和表层套管共同承担。后续套管、油管、采油树和应急封井设备的有效重量，由耦合的井身结构共同承担，对喷射法安装隔水导管的下入深度影响是有限的。

3.3.2　轴向承载力

喷射法安装隔水导管的轴向承载力，由喷射到位时的初始轴向承载力和扰动土体随时间恢复增加的轴向承载力组成。初始轴向承载力为

式中：Q0为喷射法安装后，隔水导管初始的轴向承载力，定义是t=0.01 d，kN；WWOB, last为喷射法安装过程中记录的最后一次钻压（Weight On Bit, WOB），kN；S为钻压利用率，S值宜小于1.0，以避免送入工具上方钻杆发生压缩或屈曲。一般情况下，钻压利用率S为0.8；WBHA为喷射法BHA的有效重量，kN；WRT为送入工具的有效重量，kN。

隔水导管下入到位后10 d以内，随时间增加而恢复的隔水导管轴向承载力，即

式中：Qsetup为隔水导管随时间增加而恢复的轴向承载力，kN；∆αt为土体恢复系数，取值依赖于区域经验，需要对已喷射完成的隔水导管进行反演分析；Dod为隔水导管外径，m；H为喷射法安装隔水导管的下入深度，m；Su, ave为在下入深度范围内的海底土平均不排水抗剪强度，kPa，海底土不排水抗剪强度一般由实验获得，如不具备实验条件，可采用区域经验数据。

喷射法安装隔水导管的轴向承载力（10 d之内）Qt为

式中，Qt为喷射法安装隔水导管的轴向承载力，kN。

3.3.3　下入深度

隔水导管最小下入深度由处于平衡状态的轴向荷载与轴向承载力确定，即

在后续套管安装过程中，钻井平台会悬挂部分荷载，则施加在隔水导管上的轴向荷载会相应减少。喷射法安装隔水导管的下入深度在很大程度上取决于喷射后的等待时间，取决于作业者的具体要求，通常等待时间是钻下一开次井眼和下套管所需的时间。

现场应用案例与效果

Part.04

自2000年以来，本研究形成的下入深度设计方法在中国渤海、东海、南海西部和南海东部多个油气田大规模推广应用，并推广至巴西、墨西哥湾、西非、加蓬等全球典型区域，现已应用超过1×104口井，大幅提升了作业效率，支撑创造了海上单个平台可钻井数世界纪录、“海基二号”导管架平台亚洲第一水深纪录（应用于水深324 m的珠江口盆地流花11-1/4-1油田）[49]，取得了显著的经济效益和社会效益，该技术体系部分应用案例及成效如表2所示。

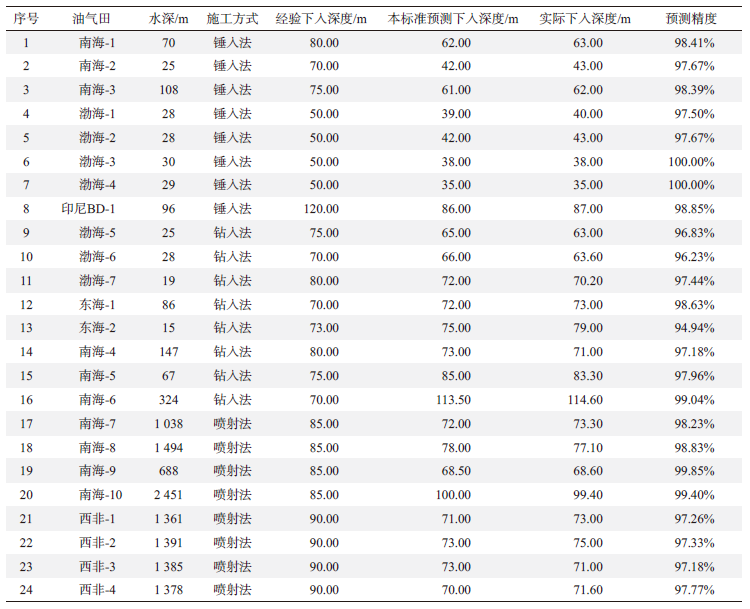

表2　部分海上油田隔水导管下入深度对比统计表

在具体应用案例方面，中国渤海某油田的土质参数以及由本文模型得到的力学参数如表3所示。选用外径24 in、壁厚1 in的隔水导管，通过本文模型生成的下入深度设计曲线如图6a所示，最小值为67 m。按照此深度进行现场采用锤入法作业，仅用10 h即下入到预定深度，该井口在后续钻完井及长达五年的生产过程中，始终保持足够的承载稳定性，未发生任何下沉现象。

同样以表3中的土质条件和导管参数为例，若采用钻入法施工，井口载荷增加了水泥石重量，摩阻力界面为水泥环与土壤之间的界面。依据本文计算模型，形成下入深度设计曲线如图6b所示，最小值为62 m。通过与锤入法对比结果可以看出，钻入法虽然井口承载力提升了，但因接触界面的增大而产生了更高的承载力（接触界面直径由导管的24 in提升至钻孔的30 in），所需的最小下入深度反而有所降低，体现了工艺适配的科学性与经济性。

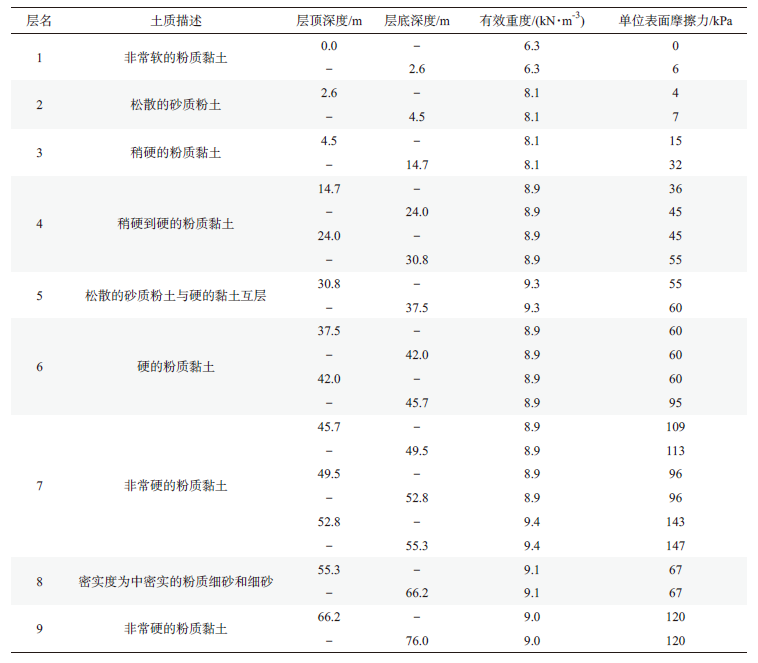

表3　中国渤海某区块土质与力学参数

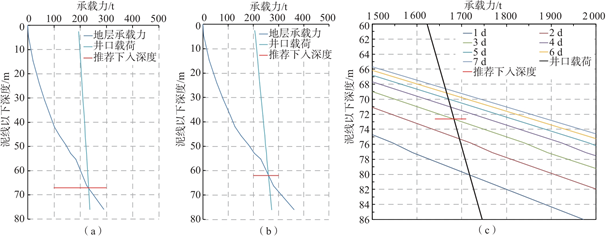

图6　锤入法、钻入法、喷射法下入深度设计曲线及推荐深度

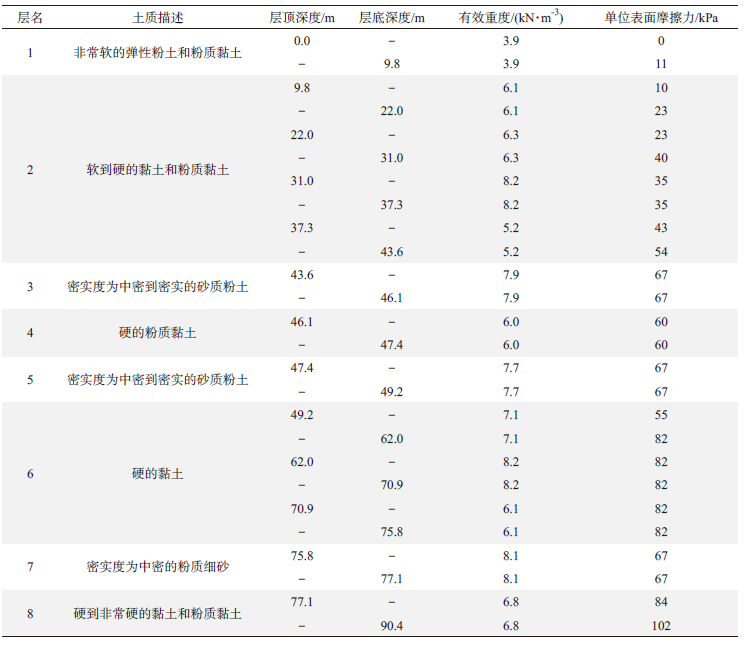

中国南海某油田的土质与力学参数如表4所示。选用外径36 in、壁厚1 in的隔水导管，形成下入深度设计曲线如图6c所示，预计喷射完成后3 d完成表层套管的安装，则下入深度最小值为73 m。按照此深度进行喷射作业，仅耗时5 h顺利下入，后续钻进与测试期间井口始终稳定可靠，未出现下沉或失稳情况，再次验证了本方法在不同海况与地质条件下的可靠性与高效性。

结论与建议

Part.05

（1）ISO 3421国际标准的发布标志着隔水导管设计实现从经验主导到模型化、标准化的重要转型，提升了全球海洋钻井技术的规范性与科学性。该标准作为中国在海洋钻井技术领域主导编制的首部ISO国际标准，系统整合了全球工程实践与科研成果，确立了基于极限状态法的设计框架，明确了不同安装方式下轴向荷载与承载力的计算方法。其发布不仅填补了该领域国际标准的空白，更推动隔水导管设计由区域性、经验性向普适性、模型化转变，显著增强了设计的可靠性、经济性与国际互认度，为中国海洋工程技术“走出去”提供了标准支撑。

（2）基于极限状态法的下入深度设计模型能够系统反映海洋环境、土工特性与安装工艺的综合影响，具备良好的工程适用性与推广价值。锤入法、钻入法与喷射法导管安装深度计算模型，充分考虑了不同安装方式下土与导管相互作用机制、水泥环胶结性能、土体强度恢复等关键因素。通过轴向荷载阶段分析、承载力时间效应模拟以及安全系数的合理取值，设计方法在中国渤海、东海、南海西部和南海东部多个油气田大规模推广应用，并推广至巴西、墨西哥湾、西非、加蓬等全球典型区域，有效预防了井口失稳事故，支撑了深水钻井、高密度井槽开发等复杂作业，展现出强大的适应性与可靠性。

（3）面对未来深水、极地及复杂地质条件下的油气开发，隔水导管设计仍面临多方面挑战，需持续开展精细化建模、工艺创新与智能化监测研究。随着作业水深的增加、海洋环境荷载的复杂化以及土体非均质性的增强，传统设计方法在极端工况下的适用性亟待进一步检验。未来研究应聚焦于土与导管相互作用的高精度数值模拟与实验验证、新型安装工艺的承载力机理与评估方法、基于实时监测数据的隔水导管状态诊断与安全预警技术、区域化土工参数数据库和设计指南的构建等技术。通过持续推动技术创新与标准化，隔水导管设计将为海洋油气资源的安全、高效与可持续开发提供坚实的技术保障。
